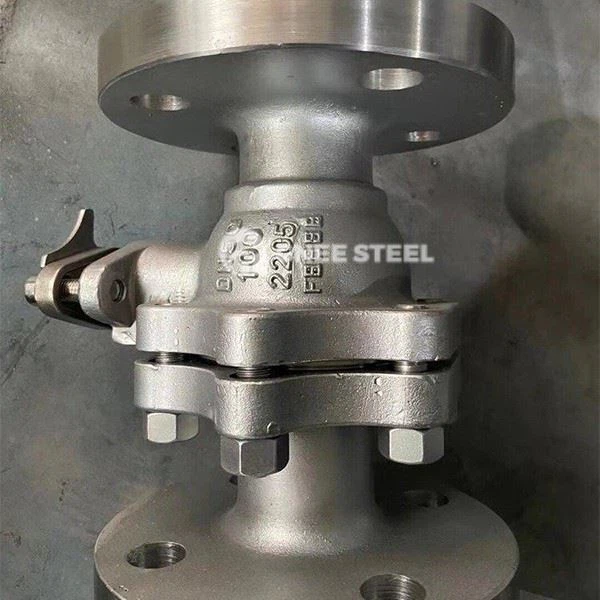

Vannes à billes à haute pression de la bride

La vanne à billes à haute pression à bride est un produit de soupape connecté par des brides et est un dispositif de contrôle du fluide industriel utilisé dans des conditions à haute pression. Ce produit est utilisé depuis les années 1950 et est principalement utilisé dans les systèmes de pipelines dans les domaines du pétrole, de l'industrie chimique, de l'énergie électrique, de la métallurgie, etc., et est responsable de la coupe, de la connexion et de la régulation des fluides.
La valve se compose d'un corps de valve, d'une balle et d'une composante d'étanchéité. La structure de scellage dure peut gérer les milieux contenant des particules à travers la combinaison d'un noyau à billes en forme de V et d'un siège de soupape métallique, et prend en charge des modèles multi-passes pour atteindre la diversion du liquide. Il a une conception complète qui rend la résistance au fluide proche de zéro et convient aux milieux complexes tels que l'eau, les acides et le gaz naturel. Le produit standard a un diamètre nominal de 32 à 50 mm, une pression nominale de 400 bar, et est principalement installé dans des tuyaux horizontaux. Son nom de modèle comprend des paramètres de code de série et de spécification (tels que Beh-32-SAE). Il utilise un mécanisme d'ouverture et de clôture rotatif pour réduire le risque d'érosion de la surface d'étanchéité, et la durée de vie peut être prolongée en remplaçant le cycle d'étanchéité actif pendant l'entretien.



Bride des soupapes à billes à haute pression en stock



 Caractéristiques ‌
Tolérance à la pression très
Résistance à la pression maximale 100 MPa (comme les modèles spéciaux pour les systèmes hydrauliques).
‌Rove-résistance à l'écoulement complet Full‌
Efficacité d'écoulement supérieure ou égale à 99%, près de la résistance à l'écoulement du tuyau droit.
‌ ‌fast ouverture et fermeture‌
Rotation de 90 degrés pour atteindre la commutation, temps de réponse<1 second.
‌Strong Adaptabilité‌
La structure du joint dur peut résister à des milieux solides contenant des particules (comme la suspension, le catalyseur).

 Applications‌
‌Sénergie Transport‌
Pipeline principal du pétrole et du gaz naturel (coupure à haute pression au-dessus de la classe 600);
Stockage et transport de température ultra-bas en GNL (-196 degré).
Contrôle du processus industriel‌
Réacteur chimique Régulation des matériaux à haute pression (25 MPa +);
Pipeline de vapeur principale de la centrale (résistance à la température du joint dur 570 degrés).
‌ Gestion spéciale des médias‌
Oxygène / éthylène et autres gaz inflammables (structure antistatique intégrée);
Média corrosif (correspondance en acier inoxydable / internes en alliage).
