Description de la vanne à billes à trunnion haute pression
La vanne à billes de Trunnion à haute pression est une valve industrielle conçue pour les conditions de travail à ultra-haute pression . Il réalise une coupe stable à travers la structure de balle fixée à la ligne . sa caractéristique centrale est le niveau de résistance à la pression telle que le pétrole 600 (au-dessus de 10mpa), qui convient aux environnements rigoureux tels que le pétrole et l'industrie chimique.
normes de production
Design Spécifications: API 6D -2014 (Structure de la vanne de pipeline) 58 + ASME B16 . 34 (grade de température de pression); Les exigences de matériau: le corps de la valve doit se conformer à l'ASTM A105 (acier forgé) ou à A216 WCB (acier coulé), et la tige de soupape pour les conditions de travail contenant du soufre doit passer la certification de résistance au soufre Nace MR0175.
Sesting exigences
Test de factoire::
Résistance à la coquille: 1,5 fois le test de pression de pression de pression nominale (supérieur ou égal à 10 minutes d'entretien de pression);
Performances d'étanchéité: 1,1 fois le test de gaz inerte de pression, le taux de fuite inférieur ou égal à l'ISO 5208 classe A (fuite zéro);
Vérification ignifuge: 650 degrés Fire pendant 30 minutes pour maintenir le scellement (API 607) .
Vérification de la performance:
Organisation différentielle de pression complète et durée de fermeture supérieure ou égale à 5000 cycles (API 6D);
Applicabilité de température ultra-bas: -196 Degré de degré d'environnement liquide d'environnement d'étanchéité (conditions de travail à froid profond) .
Spécification de soupape à billes à haute pression
|
article |
Valve à billes à trunnion haute pression |
|
Garantie |
1 ans |
|
Taper |
Vannes à billes |
|
Assistance personnalisée |
OEM, ODM, OBM, réingénierie du logiciel |
|
Lieu d'origine |
Henan, Chine |
|
Nom de marque |
Un peu |
|
Numéro de modèle |
Q641F/H-16C/25C/64C |
|
Application |
Général |
|
Température des supports |
Température élevée, basse température, température moyenne, température normale |
|
Pouvoir |
Hydraulique |
|
Médias |
Eau, vapeur, huile . |
|
Taille du port |
DN 15- DN300 |
|
Structure |
BALLE |

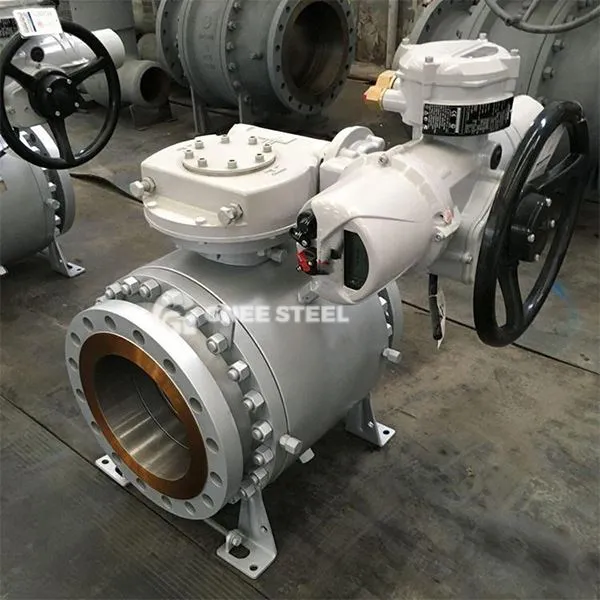

Valve à billes à trunnion haute pression
Avantages
STABILITÉ DE PRESSION-PRESSION-HIGHTRA: La trunnion compense la poussée de fluide, et la durée de vie d'étanchéité des conditions de travail de la classe 2500 est augmentée de 40%;
Adaptabilité à des environnements extrêmes: scellement fiable de -196 degré froid profond à 550 degrés à haute température;
Coût à faible entretien: les sièges de vanne modulaires prennent en charge le remplacement en ligne sans retrait de la vanne;
Conformité de sécurité: a passé plusieurs certifications telles que l'API 607 Protection contre les incendies et la résistance au soufre NACE .
Applications
Énergie à ultra-haute pression: pipeline de fracturation de gaz de schiste (classe 2500), station de compression de gaz naturel;
Industrie froide profonde: hydrogène liquide (-196), stockage et transport de gaz naturel liquéfié;
Industrie chimique hautement corrosive: milieu acide (y compris H₂s), pipeline de sel fondu à haute température;
Équipement d'énergie nucléaire: Contrôle du liquide de refroidissement de l'île nucléaire (vapeur à haute température à 550 degrés) .
