Description des produits

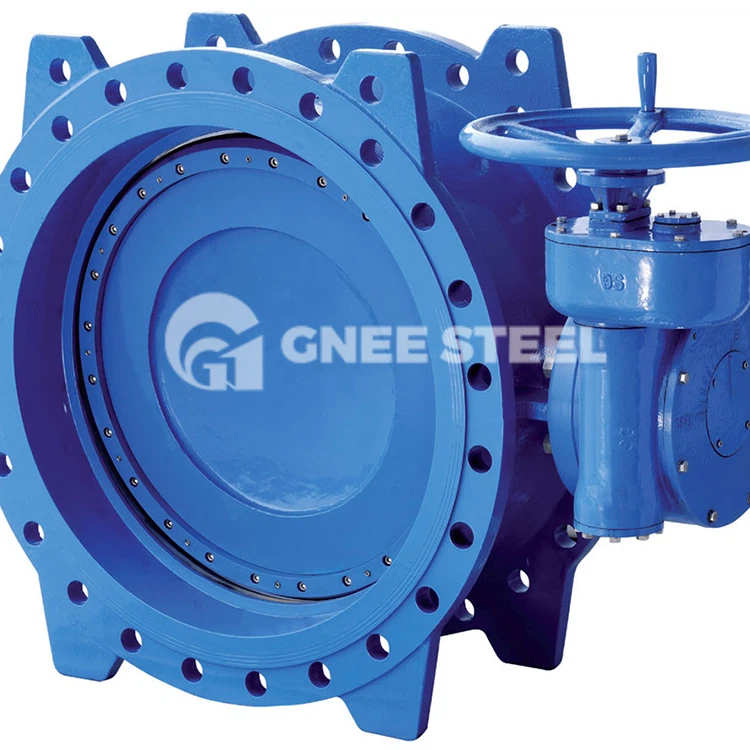

Si l'axe de la tige de vanne s'écarte simultanément du centre du disque et du centre du corps et que l'axe de rotation du siège de vanne présente un certain angle avec l'axe du canal du corps de vanne, on parle de vanne papillon à triple excentrique.

Les vannes papillon triple excentriques sont largement utilisées dans les canalisations industrielles telles que la métallurgie, l'énergie électrique, l'industrie pétrochimique, l'approvisionnement en eau et le drainage et la construction municipale où la température du milieu est inférieure ou égale à 425 degrés pour réguler le débit et les fluides de coupure de charge. Les matériaux sont divisés en : fonte, acier moulé, acier inoxydable.

Gamme de taille	NPS 3 à 48 / DN 80 à 1200 Tailles plus grandes disponibles sur demande
Écart de température	-320 degrés F à 842 degrés F (-196 degrés à 450 degrés) Températures plus élevées sur demande
Pression de fonctionnement maximale autorisée	ASME Classe 150, 300, 600, 900 EN 1092 PN 10, 16, 25, 40, 63, 100, 150
Cote d'arrêt	Zéro fuite
Style corporel	Cosse, plaquette, double bride, porte, soudée bout à bout
Perçage de bride	ASME B 16.5% 2c ASME B16.47% 2c EN 1092% 2c ISO 7005
Certifications	ABS, API 607, ATEX, CRN, ISO 10497, DESP, PE(S)R, SIL, TR CU, TSG
Émissions fugitives	ISO 15848-1, API 641, TA Luft
Matériaux du corps	Acier au carbone, acier inoxydable Autres matériaux sur demande
Matériaux de tige	17-4PH, acier inoxydable 410, XM-19 (Nitronic 50)
Matériaux du siège	Acier inoxydable 316 trempé
Matériaux de disque	Acier au carbone, acier inoxydable Autres matériaux sur demande
Norme de conception	API 609, ASME B16.34, ASME VIII, API 600
Norme de test	ISO 5208, EN12266-1, API 6D, API 598, BS 6755
Face à face	API 609, ASME B16.10, OIN 5752, EN 558

Vanne papillon à triple excentration versus vanne papillon concentrique

Quelle est la différence entre la vanne papillon concentrique et la vanne papillon triple excentrique ?

Les vannes papillon concentriques à revêtement en caoutchouc reposent sur un ajustement serré entre le disque de vanne et le revêtement, tandis que les vannes papillon à triple excentrique utilisent un joint laminé en métal solide monté sur le disque de vanne qui se ferme contre le siège du corps de vanne.
