Valve de porte à double disque parallèle

La vanne de porte à double disque parallèle (également connue sous le nom de valve à porte à double porte parallèle) est une sorte de valve qui s'ouvre et se ferme à travers le mouvement vertical de deux portes parallèles, spécialement conçue pour le contrôle de coupure des médiums à haute pression, à haut débit ou à impureté, et convient au pétrole, à la puissance chimique, électrique et à d'autres scénarios industriels. Sa structure centrale suit les normes API 600 et GB / T 12234, avec un joint élastique à double porte et une faible résistance à l'écoulement.

Spécification

Diamètre nominal: DN50 ~ DN1200 (plage commune), conception d'alésage complète pour réduire la chute de pression.
Évaluation de la pression:
American Standard: class 150- classe2500 (jusqu'à 42MPA).
Norme européenne: PN 10- PN420.
Température applicable: -196 degré (froid profond) à +550 degré (vapeur à haute température).
Connexion: bride (ANSI / DIN Standard) ou soudage, adapté aux pipelines à haute pression.

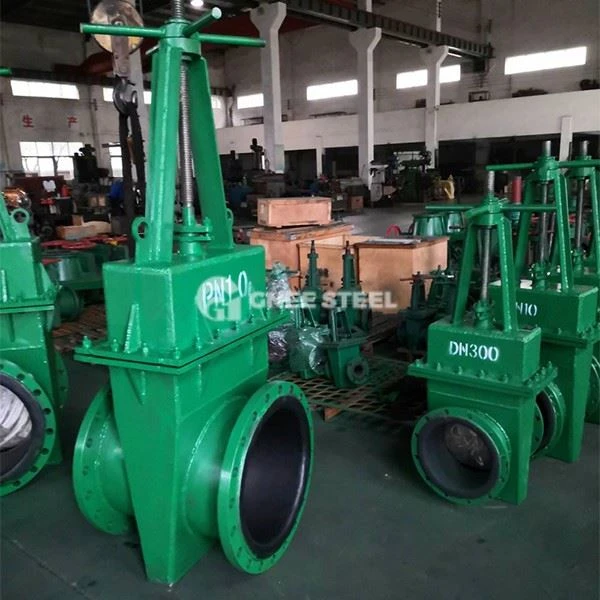

Soupape de porte à double disque parallèle GNEE



Guide d'installation parallèle de la soupape de porte à double disque

I. Préparation avant l'installation
Inspection de l'équipement:

Vérifiez si le corps de la valve, la porte et la surface d'étanchéité sont exempts de dommages, confirmez que l'actionneur (manuel / électrique) correspond à la vanne et que les bornes de câblage sont intactes.
Vérifiez si les spécifications de la valve (DN, niveau de pression) et les paramètres du pipeline sont cohérentes.
Outils et matériaux:

Préparez les boulons de bride, les joints d'étanchéité (joint d'enroulement en métal en graphite est recommandé), la graisse, la clé, le niveau, etc.
Ii Direction de l'installation et positionnement
Exigences d'installation verticale:

Direction de la tige: Doit être placé verticalement, le volant ou l'actionneur est situé en haut pour s'assurer que le mouvement parallèle de la porte n'est pas interféré par la gravité.
Alignement des bride: Alignement parallèle avec la bride du pipeline pour éviter la déformation du corps de la valve due à une installation forcée (calibrée avec un niveau).
Configuration de la soupape de contournement (le cas échéant):

Avant l'installation, il est nécessaire d'ouvrir la vanne de dérivation pour équilibrer la différence de pression entre l'entrée et la sortie et de réduire la résistance d'ouverture (applicable aux systèmes à haute pression).
Iii. Étapes d'installation
Connexion de la bride:

Placez la valve entre les deux brides, insérez les boulons et serrez-les initialement pour corriger le parallélisme de la bride, puis retirez la valve.
Souder la bride vers le pipeline pour garantir que les scories de soudage ne tombent pas dans la cavité de la valve (besoin de nettoyer la paroi intérieure après le soudage).
Fixation de la soupape:

Retour pour installer la valve, selon l'ordre diagonal en 3 fois, serrez uniformément les boulons (couple final selon les exigences standard).
Les vannes d'alésage complètes doivent vérifier si le diamètre intérieur du pipeline est supérieur ou égal au diamètre intérieur de la valve, pour éviter les interférences entre la plaque de papillon et le pipeline.
Commission de l'actionneur:

Après avoir câblé l'actionneur électrique / pneumatique, ouvrez manuellement à 50% de degré d'ouverture, puis dynamisez-le pour vérifier que la direction d'ouverture et de fermeture est cohérente avec l'indication.
Testez l'action de l'interrupteur complet pour vous assurer qu'il n'y a pas de brouillage (besoin de réserver un espace pour l'expansion thermique de la tige de soupape)
