Vanne papillon de type bride

‌ Valve de papillons de flux est une valve qui contrôle l'écoulement des milieux de pipeline ou coupe du liquide en faisant tourner une plaque de papillon en forme de disque. Le corps de soupape a des brides aux deux extrémités et est connecté au pipeline par des boulons. Il convient aux conditions de travail avec une température inférieure ou égale à 425 degrés et une pression inférieure ou égale à 1,6 MPa. Il est largement utilisé dans les systèmes de contrôle des fluides qui nécessitent une ouverture et une régulation rapide ou de fermeture ou d'écoulement, tels que l'eau, les produits chimiques, l'énergie et d'autres industries.

Composition de la structure centrale
‌Valve Body‌

Le matériau est principalement en fonte, en acier coulé ou en acier inoxydable, qui est sélectionné en fonction des exigences de résistance à la corrosion des conditions de travail (comme l'acier inoxydable convient aux milieux acides et alcalins).
La bride est standardisée et rigoureusement connectée au pipeline par boulons pour assurer la fiabilité d'étanchéité.
Plaque de bobutfly‌

La partie d'ouverture et de fermeture en forme de disque a un angle de rotation de généralement inférieur ou égal à 90 degrés et adopte une ligne centrale ou une structure excentrique. La surface peut être soudée en acier inoxydable ou en alliage dur pour améliorer la résistance à l'usure.
La conception rationalisée réduit la résistance à l'écoulement. Lorsqu'elle est complètement ouverte, le diamètre est aligné avec le pipeline pour réduire la perte de pression.
Système de scellant‌

‌Soft Seal‌: en caoutchouc nitrile, fluororubber ou PTFE, adapté à une température à basse température et à des supports propres, avec d'excellentes performances d'étanchéité.
Sceau duhard‌: joint métallique multicouche (tel que l'acier inoxydable + couche métallique élastique), résistant à une température élevée et à haute pression, adaptée aux conditions de travail inférieures à 425 degrés.
‌ mécanisme de transmission‌

La tige de soupape et la plaque de papillon adoptent une conception de tige à travers, assortie à un réducteur d'engrenage à verrure ou un actionneur pneumatique (tel que la vanne de papillon pneumatique) pour obtenir un contrôle précis d'ouverture et de clôture.

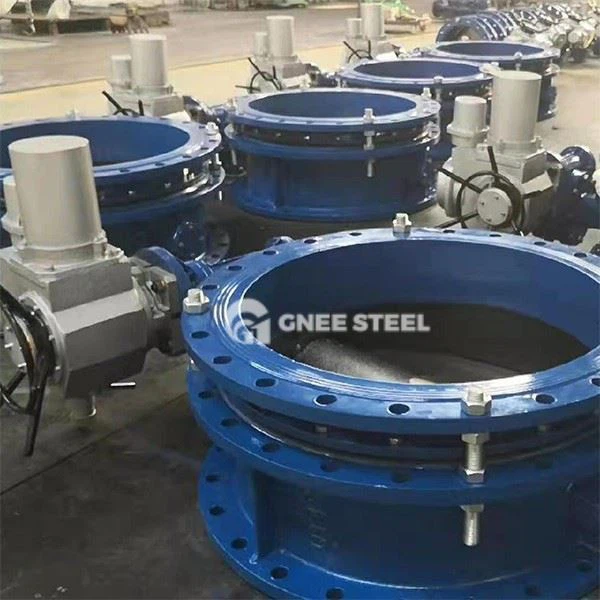

vanne de papillon de type bride



Avantages et inconvénients de la vanne de papillons de bride:

• Avantages

Ouverture rapide et fermeture: complètement ouverte \/ fermée en tournant à 90 degrés, facile à utiliser et à faible couple.

Faible résistance à l'écoulement: le canal d'écoulement est droit lorsqu'il est complètement ouvert, et la perte de pression n'est que 1\/3 de la soupape de grille, ce qui convient aux grands scénarios d'écoulement.

Fort résistance à la corrosion: le corps de soupape en acier inoxydable et les matériaux d'étanchéité (comme le PTFE) peuvent résister à la corrosion d'acide, d'alcali et d'alcali et de solvant organique.

Faible coût: la structure est simple et compacte, avec un faible coût d'entretien, particulièrement adapté aux tuyaux de grand diamètre.

• Désavantage

Restrictions à haute température et à haute pression: les matériaux d'étanchéité molle (comme le caoutchouc) sont sujets au vieillissement à des températures élevées, et les soupapes d'étanchéité dures ont une grande résistance à l'écoulement en dessous du DN200 en raison de restrictions structurelles.

Risque de récurage et d'usure: le moyen parcourt l'intercouche de scellage doux positivement à l'état normalement ouvert, et l'utilisation à long terme peut réduire les performances d'étanchéité.

Applications de l'industrie et résolution de problèmes

• Industries d'application typiques

Ingénierie de l'eau: Réglementation municipale de coupure et de réduction du réseau de drainage du réseau et du réseau, adapté aux plans d'eau contenant des impuretés.
‌Énergie et industrie chimique: Contrôle des milieux de pipeline de pétrole et de gaz, la conception résistante à la corrosion prolonge la durée de vie de la valve.
Métallurgie d'électricité électrique: Système d'émission de gaz de combustion à haute température, la structure du joint dur métallique assure la stabilité de l'étanchéité.
‌Food and Pharmaceuticals‌: L'acier inoxydable sanitaire répond aux besoins des pipelines propres.

• ‌Core de résolution de problèmes‌

‌ Réglementation rapide de coupure et de débit‌: Un contrôle précis est obtenu par rotation de la plaque de papillon pour réduire la perte d'énergie.
‌Seal Fiabilité‌: La conception du joint composite fait des copes avec le risque de fuite de milieux complexes (tels que les particules contenant des eaux usées).
Système Sécurité‌: Réduisez l'impact du marteau à eau (comme les variantes de conception de fermeture lente) et protégez les pompes, les vannes et l'équipement de pipeline
