Clapet anti-retour à double disque

Le clapet anti-retour à double disque (également connu sous le nom de clapet anti-retour à double rabat à la nette) est une sorte de soupape d'ouverture et de clôture automatique à travers la propre pression du milieu, principalement utilisée pour empêcher le flux inversé du liquide, du gaz ou de la vapeur dans les pipelines. Il adopte la connexion de la bride à bout de crosse, le volet de soupape est une structure à double plaque, réinitialisé forcé par le ressort pour assurer une fermeture rapide et réduire l'effet du marteau à eau.

Spécification

Diamètre nominal: DN 15- DN1200 (NPS1 / 2-48), adapté aux pipelines de petit à grand diamètre.
Évaluation de la pression:
Standard national: PN1. 0 MPA-PN42. 0 MPA.
Standard international: classe 150- classe25000 (jusqu'à 42MPA).
Plage de température: -196 degré (froid profond) à +540 degré (vapeur à haute température).
Connexion: Griade de serrage (grand public), certains modèles prennent en charge le soudage ou la connexion filetée.

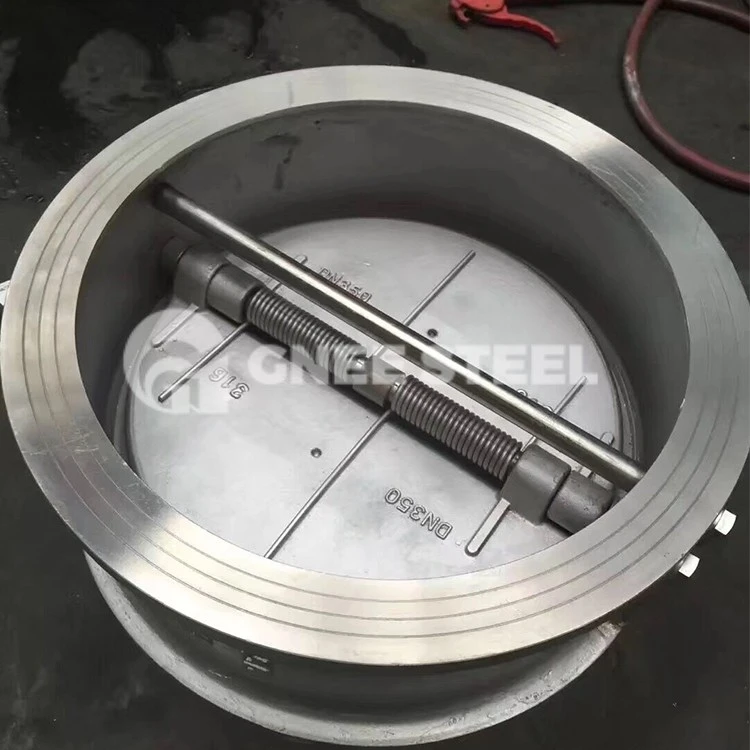

Clapet anti-retour à la plaquette à double disque GNEE



Avantages et avantages

Très efficace contre le reflux et le marteau à eau:
Les volets doubles assistés par le printemps se ferment rapidement pour réduire le marteau à eau et protéger la tuyauterie.
Compact et léger:
La longueur de la structure n'est que de 1/4 à 1/8 du clapet anti-retour traditionnel de la bride, et le poids est aussi léger que 1/20, économisant l'espace d'installation.
Résistance à l'étanchéité et à la corrosion fiables:
La surface d'étanchéité peut être sélectionnée le joint dur métallique ou le joint souple (tel que la doublure en caoutchouc), adapté à de solides milieux corrosifs (acide nitrique, acide acétique, etc.).
Installation et maintenance pratique:
Prise en charge une installation horizontale ou verticale, sans support spécial; La conception modulaire prend en charge le remplacement en ligne de la vanne ou du ressort.

Applications

Municipal et construction:
Système d'approvisionnement en eau et de drainage, réseau de construction de grande hauteur, pour empêcher le reflux d'eau et l'inversion de la pompe.
Industrie du pétrole et des produits chimiques:
Transmission d'huile et de gaz contenant du soufre, un puissant pipeline de liquide corrosif (solution acide et alcaline).
Puissance et métallurgie:
Système de vapeur à haute température, pipeline de circulation d'eau de refroidissement.
Protection de l'environnement et nourriture:
Usine de traitement des eaux usées (contenant des milieux de particules), une tuyauterie de liquide aseptique alimentaire et pharmaceutique
