Description du clapet anti-retour à bride en acier inoxydable Description
Le clapet anti-retour de la bride en acier inoxydable est une soupape de commande d'écoulement à sens unique avec une structure de disque de soupape de balançoire, en acier inoxydable (304 / 316L, etc.) comme matériau de carrosserie. Il est fixé au pipeline via une connexion de bride.
Caractéristiques structurelles
Corps et matériau de soupape:
Corps de soupape en acier inoxydable: 304, 316L et d'autres matériaux offrent une excellente résistance à la corrosion et une adaptabilité à haute température (jusqu'à 600 degrés);
Connexion de la bride: Conformément aux normes ANSI / GB et d'autres normes, adaptées aux pipelines DN15 ~ DN600, et la surface d'étanchéité peut être soudée avec un alliage dur (comme Stellite6) pour améliorer la résistance à l'usure.
Volet de soupape et joint:
Valgo-vanne Swing: tourne autour de l'axe de la charnière, la conception rationalisée réduit la résistance au fluide, une petite chute de pression;
Type d'étanchéité: joint dur (métal au métal) ou joint souple (siège de soupape élastique), niveau de fuite jusqu'à IV (joint dur) ou VI (joint souple)
Spécifications de la clandestins à carreaux à bride en acier inoxydable
|
ARTICLE |
Valve de contre contrôle de balançoire en acier inoxydable de type inoxydable |
|||
|
Matériel |
Acier inoxydable |
|||
|
Matériau d'étanchéité |
Ptfe |
|||
|
Taille du port |
DN200, 8 " |
|||
|
Pression |
PN16 Casque |
|||
|
Température de travail |
-10 Degré ~ 180 degrés |
|||
|
Pouvoir |
Manuel |
|||
|
Taper |
Clapet anti-retour en acier inoxydable |
|||
|
Structure |
Vérifier |
|||
|
Connexion finale |
Clapet anti-retour |
|||
|
Actionnement facultatif |
Pneumatique actionné ou électrique actionné |
|||

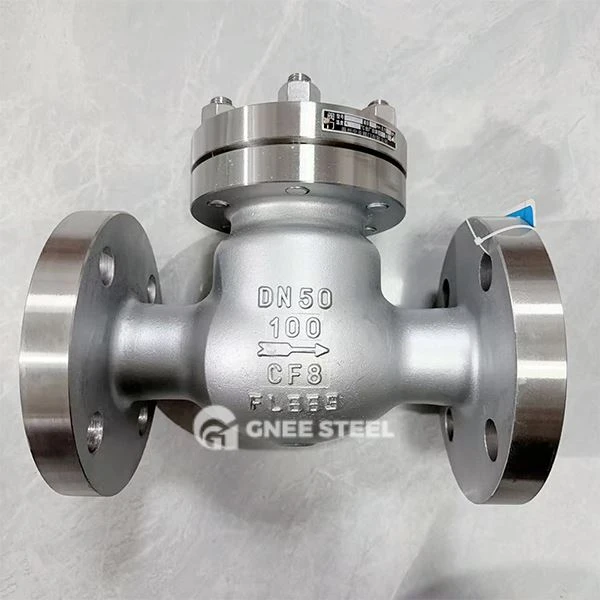

Clapet anti-retour à bride en acier inoxydable
Exemples de modèles typiques
| T ypes | Fonctionnalité | Application |
|---|---|---|
| H44W-16P | 304 Corps de soupape en acier inoxydable, joint souple, résistance à la température inférieure ou égale à 200 degrés | Pipelines propres et pharmaceutiques |
| H44y -300 lb | Matériau 316L, joint dur, résistance à la pression PN420, résistance à la température inférieure ou égale à 600 degrés | Pipeline à haute température et haute pression pétrochimique |
| H44H-16C | Type de serre de bride, adapté aux tuyaux en dessous du DN200, à faible résistance à l'écoulement | Traitement de l'eau, grand système d'approvisionnement en eau à débit |
