Vanne globe ASTM A217 WC6

La soupape de globe ASTM A217 WC6 est une soupape de joints forcée conçue pour des conditions de température élevée et haute pression avec un corps de coulée en acier en alliage en alliage en alliage en chrome-molybdène.
CORPS CORPS ET VALVE VALVE‌
It is cast with ASTM A217 WC6 chromium-molybdenum steel (containing Cr 1.0-1.5%, Mo 0.45-0.65%), normalized + tempered, and the high temperature strength retention rate is >80% (538 degrés).
Structure d'étanchéité du disque
La surface d'étanchéité conique est soudée avec un alliage dur (comme Stellite 6), avec une épaisseur supérieure ou égale à 2 mm et une dureté de HRC55-60;
Le disque de soupape et la tige de soupape sont connectés de manière rigide par un SCLO pour empêcher la chute de l'impact à haute pression.
Système de transmission et d'étanchéité‌
La tige de soupape est forgée avec de l'acier au chrome-molybdène et la surface est nitride pour améliorer la résistance à l'usure;
Graphite flexible + enroulement en acier inoxydable, résistant à la température à 550 degrés et répond aux normes d'étanchéité de grade ANSI VI.

• Évaluation de pression: classe 150-1500 (PN10 ~ 420);
• Température applicable: -29 degrés ~ 570 degrés (pic à court terme 593 degrés);
• Diamètre nominal: DN15 ~ DN200 (limitation du processus de coulée);
• Norme d'étanchéité: API PASS 598 Test à haute pression (fuite zéro);
• Méthode de connexion: L'extrémité de la bride est conforme à ASME B16.5, soudage de socket / soudage des boutons en option.

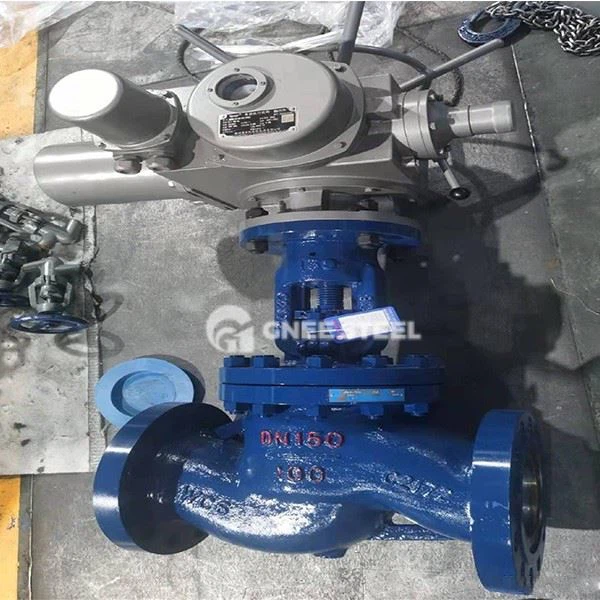

ASTM A217 WC6 Globe Valve en stock



Applications

REFINAGE DE PETROLEUM: Pipelines d'entrée du réacteur d'hydrogénation et de sortie (Classe de pression 1500, température de 538 degrés);
Génération de puissance thermique‌: pipeline de vapeur principale de l'unité supercritique (pression PN160, température 566 degrés);
‌ Synthèse chimique‌: Tour de synthèse du méthanol / ammoniac à haute température de moyenne température (corrosion d'attracteur anti-hydrogène);
Système auxiliaire de puissance nucléaire‌: boucle de régulation de l'eau à haute température (résistance à l'oxydation du rayonnement).

Avantages‌

Sécurité à long terme‌
Le corps en acier chromium-molybdène n'a pas de défauts de coulée, et la pression d'éclatement est supérieure ou égale à 4 fois la pression nominale;
La conception ignifuge est conforme à l'API 607 et peut toujours maintenir le scellement après un incendie.
Efficacité économique très
The high temperature working life is >10 ans, réduisant la fréquence de l'entretien de l'arrêt;
La conception complète (port complet) réduit la résistance à l'écoulement de%, économisant la consommation d'énergie de pompage.
‌Ententenance oalies‌
La conception de bonnet montée sur le haut prend en charge le remplacement en ligne des composants d'étanchéité;
Pièces de rechange de tige de soupape / joint standardisée, interchangeabilité élevée.
