Description de la soupape de globe forgé à haute pression
La soupape de globe en acier forgé à haute pression est une valve utilisée pour contrôler l'ouverture ou la fermeture du fluide et ajuster le flux de fluide . Il contrôle le milieu en déplaçant le disque de soupape le long de la ligne centrale du siège de soupape ..
Caractéristiques
Tolérance à pression haute
Le corps de soupape forgé n'a pas de défauts de pores coulé et a une capacité de pression de pression de class 2500lb (42MPa);
La conception du joint inversé permet le repos de l'emballage sous pression, et la maintenance ne nécessite pas de temps d'arrêt .
Adaptation aux conditions de travail extrêmes
Plage de résistance à la température -196 degré -700 degré (azote liquide à un milieu de sel fondu);
Le corps de soupape en acier chromium-molybdène (WC6 / WC9) résiste à l'érosion de vapeur à haute température à haute température .
fiabilité de création
Surface d'étanchéité du carbure (HRC supérieur ou égal à 55) Life supérieur ou égal à 100, 000 Opening and Close Times;
La conception de diamètre réduite américaine réduit le débit des conditions de travail différentielles à haute pression et réduit l'érosion de la surface d'étanchéité .
avantages instrucaux
La résistance à l'écoulement du corps de soupape à débit direct (de type Y) est réduite de 60%, ce qui convient aux particules contenant du milieu;
Le corps de soupape d'angle remplace le coude de tuyau, s de l'installation de l'espace
Spécification de la soupape de globe forgé à haute pression
|
article |
soupape |
|
Application |
Utilisation industrielle, utilisation industrielle de l'eau, utilisation des ménages |
|
Taille du port |
Dn 10- dn2000 |
|
Garantie |
24 mois |
|
Lieu d'origine |
Chine |
|
Henan |
|
|
Pouvoir |
Manuel, électrique |
|
Température des supports |
Température élevée, basse température, température moyenne, température normale |
|
Nom de marque |
Un peu |
|
Structure |
Globe |
|
Médias |
Pétrole, eau, vapeur, gaz, produits chimiques |
|
Assistance personnalisée |
OEM, ODM, OBM |
|
Délai de livraison |
7-15 jours |
|
Matériau du corps |
Fer ductile / WCB / acier inoxydable |
|
Sceller |
NBR / EPDM / PTFE / Viton / Silicone, etc. |
|
Revêtement |
Personnalisé |
|
Standard de la bride |
PN6 / 10/16/25/21/150LB / JIS5K / 10K / AS2129 Tableau D / E / F |
|
Boulon |
Acier forgé |
|
Opeartion |
Roue à main, roue à vision, actionneur pneumatique et électrique |
|
Connexion finale |
FLAGED FF, RF, RTJ, BW se termine |
|
Boulons Allen |
Processus de carbonisation |
|
Grille |
Iron ductile + EPDM ou NBR |

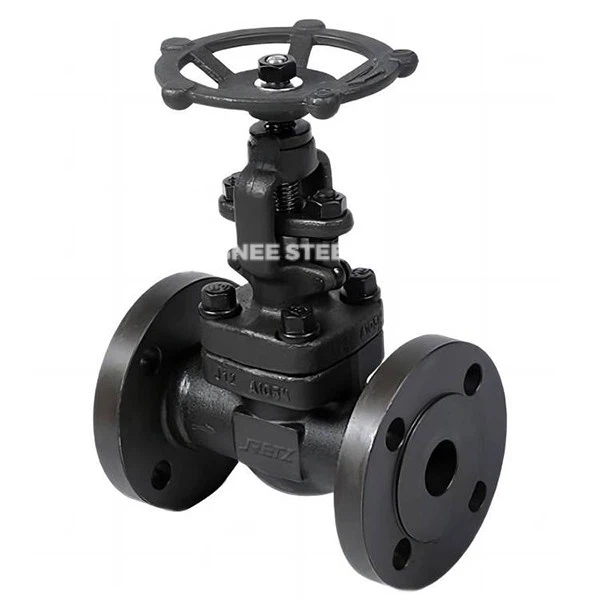

Valve de globe forgée à haute pression
Applications
| Industrie | Applications | Spécification |
|---|---|---|
| Pétrochimique | Entrée et sortie du réacteur d'hydrogénation (classe 1500lb +), pipeline d'éthylène à haute pression | A105 en acier forgé + joint en carbure |
| Power et énergie | Pipeline de vapeur principale de la station électrique (540 degrés / 25MPa) | F91 CORPS ACIER CHROME-MOLYBDENUM + SEAU DE BELLOWS |
| Puissance nucléaire | Système de liquide de refroidissement de l'île nucléaire (fuite anti-radiation) | Structure ignifuge tout métal + certification de grade nucléaire |
| Produits chimiques fins | Livraison à haute pureté (acide hydrofluorique, acide nitrique) | Siège doublé de ptfe + 316} l Valve corps |
| Extraction de pétrole et de gaz | Contrôle des limites de la tête de puits (corrosion anti-h₂s) | NACE MR0175 Matériel certifié |
