La vanne de réduction de pression et de maintien de pression réglable à membrane-, une vanne spécialisée conçue pour les systèmes d'alimentation en eau et de drainage des immeubles-de grande hauteur, joue un rôle crucial. Il réduit précisément la pression d'entrée à la pression de sortie requise et maintient une pression de sortie stable en utilisant sa propre énergie. Même avec des changements de pression d'entrée et de débit, la pression de sortie reste constante. Le système de contrôle de la vanne est équipé d'un filtre autonettoyant-à l'entrée, interceptant efficacement les particules en suspension plus lourdes et de plus grand diamètre-en utilisant les caractéristiques du fluide, garantissant un fonctionnement fluide du système et offrant une forte protection pour la sécurité et la fiabilité de la vanne. Son fonctionnement sensible et sa grande durabilité offrent un support puissant pour les systèmes d'approvisionnement en eau dans les immeubles de grande hauteur.
Principe de fonctionnement
Lorsque l'eau est fournie par l'entrée, l'eau s'écoule à travers la vanne à pointeau et dans la chambre de commande de la vanne principale. La pression de sortie agit sur la vanne pilote à travers le conduit. Une fois que la pression de sortie dépasse la valeur définie de la vanne pilote, la vanne pilote se ferme, ce qui fait que la chambre de commande cesse de recevoir de l'eau et commence à se vider. À ce moment-là, la pression dans la chambre de commande de la vanne principale augmente progressivement, fermant finalement la vanne principale et garantissant que la pression de sortie n'augmente pas davantage.
À l'inverse, lorsque la pression de sortie chute en dessous de la pression de réglage de la vanne pilote, la vanne pilote s'ouvre et la chambre de commande commence à se vider en aval. Étant donné que le volume de drainage de la vanne pilote est supérieur au volume d'entrée de la vanne à pointeau, la pression dans la chambre de commande de la vanne principale diminue. À ce moment, la pression d’entrée pousse la vanne principale ouverte, maintenant ainsi un débit et une pression stables. En régime permanent, les volumes d'entrée et de sortie de la chambre de commande sont égaux, l'ouverture de la vanne principale reste constante et la pression de sortie se stabilise en conséquence. La pression de sortie souhaitée peut être facilement réglée en ajustant le ressort de la vanne pilote.
Mécanisme de régulation de pression : grâce à l'action coordonnée de la vanne pilote et de la vanne principale, la vanne de régulation de pression peut ajuster automatiquement l'ouverture du corps de vanne en fonction des changements de pression de sortie, obtenant ainsi un contrôle stable de la pression.

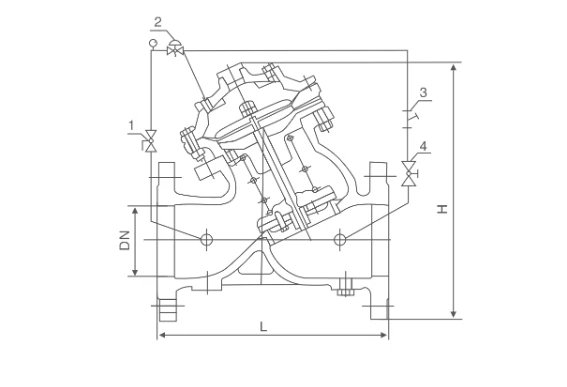

Réduction de pression réglable à diaphragme, dessin de vanne de maintien de pression
