Comment fonctionnent les vannes à bille électriques ?
Un robinet à tournant sphérique électrique est une vanne dans laquelle le disque de vanne tourne autour de l'axe de la tige de vanne en fonction de son mouvement. Il se compose principalement de deux parties : un actionneur électrique et un robinet à tournant sphérique. L'actionneur électrique reçoit des signaux de commande et entraîne la rotation du moteur, tandis que la partie vanne à bille comprend des composants tels que le corps de la vanne, la bille, le siège et la tige. Le corps de la vanne est la coque extérieure du robinet à tournant sphérique, avec un canal interne pour l'écoulement du fluide ; la bille est le composant d'ouverture et de fermeture de la vanne, tournant à 90 degrés pour connecter, déconnecter ou réguler le fluide ; le siège agit comme un joint d'étanchéité pour la bille, garantissant ainsi l'absence de fuite de liquide une fois fermé.
Principe de fonctionnement
Le principe de fonctionnement d'un robinet à tournant sphérique électrique est relativement simple. Lorsque l'actionneur électrique reçoit un signal de commande du système de commande, il entraîne la rotation du moteur, ce qui entraîne la rotation de la bille autour de l'axe de la tige de vanne via un mécanisme de transmission (tel qu'un engrenage, une roue à vis sans fin ou une roue à vis sans fin). Lorsque la bille tourne pour s’aligner avec le canal, le fluide peut s’écouler facilement ; lorsque la bille tourne pour être perpendiculaire au canal, l'écoulement du fluide est bloqué. En modifiant le signal de commande, un contrôle précis de l'ouverture et de la fermeture du robinet à tournant sphérique peut être obtenu, obtenant ainsi un contrôle précis du fluide.
Types et classifications
Les robinets à tournant sphérique électriques peuvent être classés en différents types en fonction de leur structure et de leur application. Par exemple, selon la méthode de connexion, ils peuvent être divisés en vannes à bille électriques à bride, vannes à bille électriques à plaquettes, vannes à bille électriques soudées et vannes à bille électriques filetées ; selon la méthode d'étanchéité, ils peuvent être divisés en vannes à bille électriques à joint souple-et en vannes à bille électriques à joint dur-. De plus, il existe des vannes à bille flottante, des vannes à bille fixes, des vannes à bille à voie, des vannes à bille de type V-, des vannes à bille à trois-voies et bien d'autres types.
Caractéristiques et avantages
Contrôle automatisé : les vannes à bille électriques peuvent être contrôlées à distance ou automatiquement via un actionneur électrique équipé, permettant une ouverture et une fermeture automatisées des vannes, améliorant considérablement l'efficacité du travail.
Commutation rapide : les vannes à bille électriques ont une action de commutation rapide, ouvrant ou fermant rapidement les canalisations, contribuant ainsi à réduire les pertes d'énergie.
Bonne étanchéité : les vannes à bille électriques offrent un large choix de matériaux d'étanchéité ; des matériaux d'étanchéité appropriés peuvent être sélectionnés en fonction de différentes caractéristiques du fluide pour garantir les performances d'étanchéité de la vanne.
Forte capacité de contrôle des fluides : les vannes à bille électriques conviennent à divers fluides, tels que les gaz, les liquides et la vapeur, avec une faible résistance aux fluides et une forte capacité de débit.
Longue durée de vie : en raison de leur structure simple et compacte et des matériaux utilisés-résistants à la corrosion et à l'usure-résistants, les vannes à bille électriques ont généralement une longue durée de vie.
Applications
Les robinets à tournant sphérique électriques sont largement utilisés dans de nombreux domaines en raison de leur efficacité élevée, de leur fiabilité et de leur facilité de contrôle à distance. Par exemple:
Systèmes de contrôle d'automatisation industrielle : les vannes à bille électriques sont un composant important de la pression des pipelines dans le contrôle des processus d'automatisation industrielle, couramment utilisées pour le contrôle d'ouverture et de fermeture à distance des fluides de pipeline.
Systèmes CVC : Dans les systèmes CVC, des vannes à bille électriques sont utilisées pour l'alimentation et la récupération de l'eau de refroidissement, ainsi que pour contrôler le débit d'air.
Systèmes d'approvisionnement en eau et de drainage : Dans les systèmes d'approvisionnement en eau et de drainage, les vannes à bille électriques peuvent être utilisées pour le traitement des eaux usées et la surveillance de la qualité de l'eau.
Transformation des aliments et des boissons : Dans la transformation des aliments et des boissons, les vannes à bille électriques peuvent être utilisées pour le transport des liquides et le contrôle du débit.
Produits pharmaceutiques et sciences de la vie : Dans les domaines pharmaceutique et des sciences de la vie, les vannes à bille électriques sont largement utilisées dans la production pharmaceutique, la recherche en laboratoire et les équipements médicaux.
En outre, les robinets à tournant sphérique électriques ont également de nombreuses applications dans les environnements à haute-température et haute-pression, tels que dans les industries pétrolière, chimique, métallurgique et électrique.

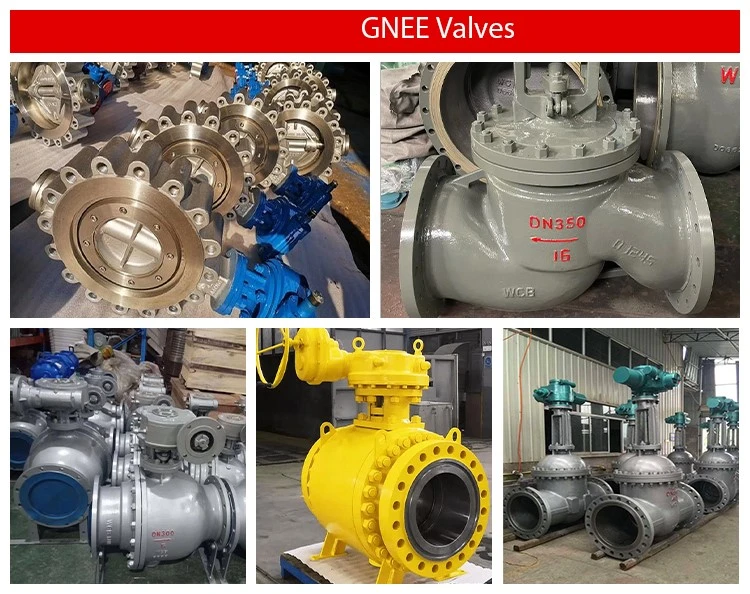

Robinet à tournant sphérique électrique en stock
