Un réducteur de pression de vapeur est un dispositif clé utilisé pour réguler et contrôler la pression dans un système de vapeur. Sa fonction principale est de réduire la pression d'une source de vapeur à haute-pression à un niveau de pression stable et basse-requis par l'équipement ou le processus, garantissant ainsi que le système en aval fonctionne dans une plage de pression sûre et contrôlable. Dans la production industrielle, de nombreux équipements utilisant de la vapeur-, tels que les échangeurs de chaleur, les séchoirs et les stérilisateurs, ont des exigences strictes en matière de pression de vapeur. Une pression excessive peut non seulement endommager l’équipement, mais aussi potentiellement provoquer des accidents de sécurité. Par conséquent, les réducteurs de pression de vapeur jouent un rôle irremplaçable pour garantir la sécurité du système et l’efficacité opérationnelle.
Principe de fonctionnement
Le principe de fonctionnement d'un réducteur de pression de vapeur est basé sur le principe de l'équilibre de charge. Il contrôle la pression de la vapeur dans la canalisation en ajustant la zone de l'orifice d'étranglement. Il contient un dispositif de détection de pression. Lorsque la pression interne de la vapeur dépasse une valeur définie, cet appareil détecte le changement et ajuste le débit de vapeur en contrôlant l'ouverture de la vanne, maintenant ainsi la pression interne de la vapeur dans la plage définie. L'ouverture et la fermeture de cette vanne sont automatiquement complétées par un diaphragme interne (ou un dispositif similaire) et un ressort de réglage travaillant ensemble, ajustant automatiquement l'ouverture de la vanne en fonction des changements de charge.
Définition et structure

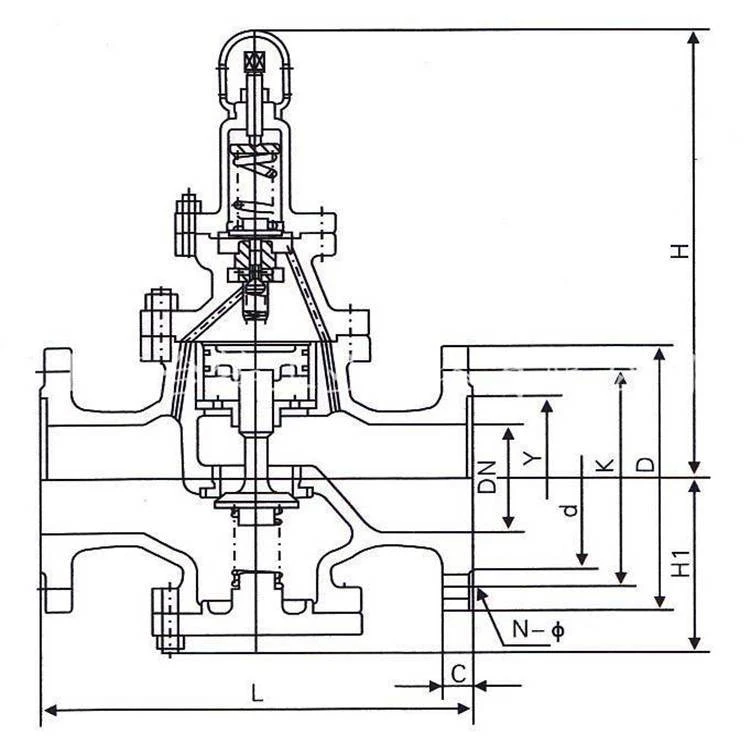

Un réducteur de pression de vapeur se compose d'un corps de vanne, d'un couvercle de vanne, d'un siège de vanne et d'un disque de vanne. Sa conception structurelle unique présente les caractéristiques suivantes :
Dispositif d'étranglement : Une courte section de tuyau, appelée dispositif d'étranglement, est installée entre la vanne et le pipeline pour contrôler le débit de vapeur.
Diaphragme et ressort de réglage : Un diaphragme interne (ou un dispositif similaire) et un ressort de réglage fonctionnent ensemble pour ouvrir et fermer automatiquement la vanne.
Mécanisme de guidage et de réglage : Un manchon de guidage sur le piston guide le piston vers une position désignée. Simultanément, un mécanisme à levier garantit que le diaphragme est fermement pressé contre le noyau de la vanne principale, permettant ainsi le contrôle de la vanne principale.
Types et classifications
Les réducteurs de pression de vapeur sont de différents types, les plus courants étant :
- Réducteur de pression de vapeur à piston piloté-
- Réducteur de pression de vapeur à membrane pilotée-
- Réducteur de pression de vapeur à commande automatique-
- Réducteur de pression de vapeur de type-à manchon électrique
- Réducteur de pression de vapeur électrique à un siège-
- Réducteur de pression de vapeur à cage électrique-type
- Réducteur de pression de vapeur à manchon pneumatique-
- Réducteur de pression de vapeur pneumatique à siège unique-
- Réducteur de pression de vapeur à cage pneumatique-
- Réducteur de pression de vapeur de type labyrinthe-
Scénarios applicables
Les réducteurs de pression de vapeur ont de nombreuses applications dans de nombreux domaines, notamment :
- Canalisations de transport de vapeur : dans les canalisations de transport de vapeur, les réducteurs de pression de vapeur stabilisent la pression, évitant ainsi les situations dangereuses telles que la rupture des canalisations et les dommages aux équipements causés par une pression excessive.
- Systèmes thermiques à vapeur : dans les systèmes thermiques à vapeur, les réducteurs de pression de vapeur assurent une pression stable dans les canalisations de chauffage, améliorant ainsi la stabilité et la fiabilité du système de chauffage.
- Réfrigération à compression de vapeur : dans les systèmes de réfrigération à compression de vapeur, les réducteurs de pression de vapeur régulent le débit de réfrigérant, garantissant ainsi la stabilité et l'effet de refroidissement du système de réfrigération.
- Système de production d'énergie à vapeur : dans les systèmes de production d'énergie à vapeur, les réducteurs de pression de vapeur régulent la pression d'entrée de vapeur de la turbine à vapeur, garantissant ainsi un fonctionnement plus sûr et plus efficace de la turbine.
- Industrie pétrochimique : Dans l'industrie pétrochimique, les réducteurs de pression de vapeur régulent la pression, la température et d'autres paramètres au sein des équipements de traitement et des pipelines, garantissant ainsi la sécurité et la stabilité du processus.
Principes de sélection
Le choix du réducteur de pression de vapeur approprié est crucial pour garantir le fonctionnement sûr et efficace du système. Voici quelques principes de sélection clés :
Plage de pression : déterminez la plage de pression de fonctionnement requise du réducteur de pression pour garantir que le modèle sélectionné répond aux besoins réels du système.
Exigences de débit : en fonction des exigences de débit de vapeur du système, sélectionnez un diamètre de réducteur de pression approprié pour garantir un débit de vapeur régulier et éviter une chute de pression excessive ou un blocage.
Caractéristiques du fluide : La température, l'humidité et les impuretés de la vapeur affectent toutes les performances et la durée de vie du réducteur de pression ; par conséquent, les caractéristiques du support doivent être pleinement prises en compte lors de la sélection.
Méthode de contrôle : les réducteurs de pression de vapeur offrent diverses méthodes de contrôle, telles que manuelles, pneumatiques et électriques. Le choix de la méthode de contrôle doit être basé sur une prise en compte approfondie de facteurs tels que le degré d'automatisation du système, la facilité d'exploitation et les coûts de maintenance.
Installation et entretien
Une installation et un entretien appropriés sont cruciaux pour garantir le fonctionnement stable à long terme du réducteur de pression de vapeur :
Emplacement d'installation : Le réducteur de pression doit être installé à un endroit approprié sur la canalisation de vapeur pour assurer un étranglement de vapeur et une réduction de pression suffisants, tout en évitant un impact excessif sur la canalisation.
Sens d'installation : Le sens d'écoulement du réducteur de pression doit être cohérent avec le sens d'écoulement de la vapeur pour éviter une défaillance de la vanne due à un sens d'installation incorrect.
Configuration des accessoires : configurez les manomètres, les thermomètres et autres accessoires de manière appropriée en fonction des exigences du système pour surveiller la pression et la température de la vapeur en temps réel.
Inspection régulière : inspectez régulièrement le réducteur de pression, notamment en vérifiant l'usure du noyau et du siège de la vanne et en garantissant une bonne étanchéité. Si des anomalies sont détectées, remplacez-le ou réparez-le rapidement.
Nettoyage et lubrification : gardez le réducteur de pression propre et les filetages de la transmission doivent être lubrifiés régulièrement.
