Le robinet à boisseau excentrique à siège élastique-est une vanne qui utilise un clapet de conception excentrique (l'axe du clapet est décalé par rapport à l'axe du corps de la vanne) en conjonction avec un siège d'étanchéité élastique. Le flux des médias est contrôlé en tournant le bouchon excentrique. Sa structure excentrique garantit que le bouchon entre uniquement en contact avec le siège d'étanchéité à l'extrémité lors de l'ouverture et de la fermeture, réduisant ainsi les pertes par frottement. Le siège résilient (généralement en caoutchouc ou en plastique élastique) a une certaine capacité de déformation, qui peut compenser l'usure de la surface d'étanchéité et garantir des performances d'étanchéité à long terme. Il combine les avantages d'une ouverture et d'une fermeture faciles, d'une étanchéité fiable et d'une résistance à l'usure, ce qui le rend adapté aux conditions de travail complexes telles que les eaux usées, les boues et les fluides contenant de petites quantités d'impuretés. Il est conforme aux normes de test de pression de vanne GB/T 13927 et aux normes de vanne à boisseau excentrique à siège résilient -CJ/T 280, et est largement utilisé dans les domaines municipaux de l'approvisionnement en eau et du drainage, du traitement des eaux usées, des produits chimiques et de la métallurgie.
Comment fonctionne un robinet à boisseau excentrique ?
Le principe de fonctionnement est simple :
Vanne ouverte :Le bouchon tourne en s'éloignant de la surface d'appui, laissant le passage d'écoulement ouvert.
Début de la fermeture :Le bouchon tourne vers le siège.
Clôture définitive :La surface d'étanchéité élastique entre en contact et se comprime contre le siège d'accouplement.
Vanne fermée :Le matériau élastique comprimé constitue l'interface d'étanchéité et empêche l'écoulement à travers la vanne.
Le mouvement excentrique est important car il réduit le contact glissant entre le clapet et le siège lors de l'ouverture et de la fermeture. MSS SP-108 décrit cette conception quart de tour et le mouvement de la face du bouchon loin du siège du corps lors de l'ouverture.
Dessin de vanne à boisseau excentrique à siège résilient
Paramètres techniques
Diamètre nominal : 50-800 mm
Pression nominale : 1,0 MPa
Température de fonctionnement : 0-70 degrés
Pression d'essai de résistance : 1,5 MPa
Pression d'essai du siège : 1,1 MPa
Milieu Applicable : eaux usées, eau, air et huile (MBR)
Manière de conduite : Type de poignée, transmission de type capuchon, électrique, air
Dimensions de connexion principale du robinet à boisseau excentrique à siège résilient
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Hmax | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
Les caractéristiques du robinet à boisseau excentrique à siège résilient comprennent :
1. Principe de conception excentrique :
- Utilise une structure excentrique unique, avec un décalage spécifique entre l'axe de la tige de vanne et le centre de la surface d'étanchéité.
- Cette conception réduit la résistance de friction lors de l'ouverture et de la fermeture de la vanne.
- Obtenez une action d'ouverture ou de fermeture complète avec seulement 90 degrés de rotation.
2. Système d'étanchéité résilient :
- Le siège de valve est entièrement recouvert de caoutchouc-de haute qualité ou d'autres matériaux polymères.
- Il dispose d'une fonction de compensation automatique de l'usure, garantissant une fiabilité d'étanchéité à long terme.
- Il peut s'adapter à un certain degré de déformation et de vibration du pipeline.
3. Composants clés :
• Corps de fiche : généralement un substrat métallique hémisphérique ou conique recouvert d'un matériau élastique.
• Passage du corps de vanne : la conception simplifiée réduit la perte de résistance du fluide.
• Actionneur : prend en charge plusieurs méthodes de fonctionnement, notamment manuelles, pneumatiques ou électriques.
Applications
Les vannes à boisseau excentrique-à siège résilient sont généralement sélectionnées pour :
Approvisionnement en eau municipal
Traitement des eaux usées
Systèmes d'égouts
Manutention des boues
Systèmes d'eau récupérée
Isolation et contrôle des pompes
Systèmes d'eau industriels
AWWA C517 couvre spécifiquement les robinets à boisseau excentriques en fonte-à siège résilient-en fonte pour les services d'eau, d'eaux usées et d'eau-récupérée.
Pour les produits chimiques agressifs, les hydrocarbures, les températures élevées ou d'autres services exigeants, la vanne doit être évaluée sur la base des spécifications complètes du matériau et de la conception plutôt que sélectionnée uniquement parce qu'il s'agit d'une vanne à boisseau excentrique.

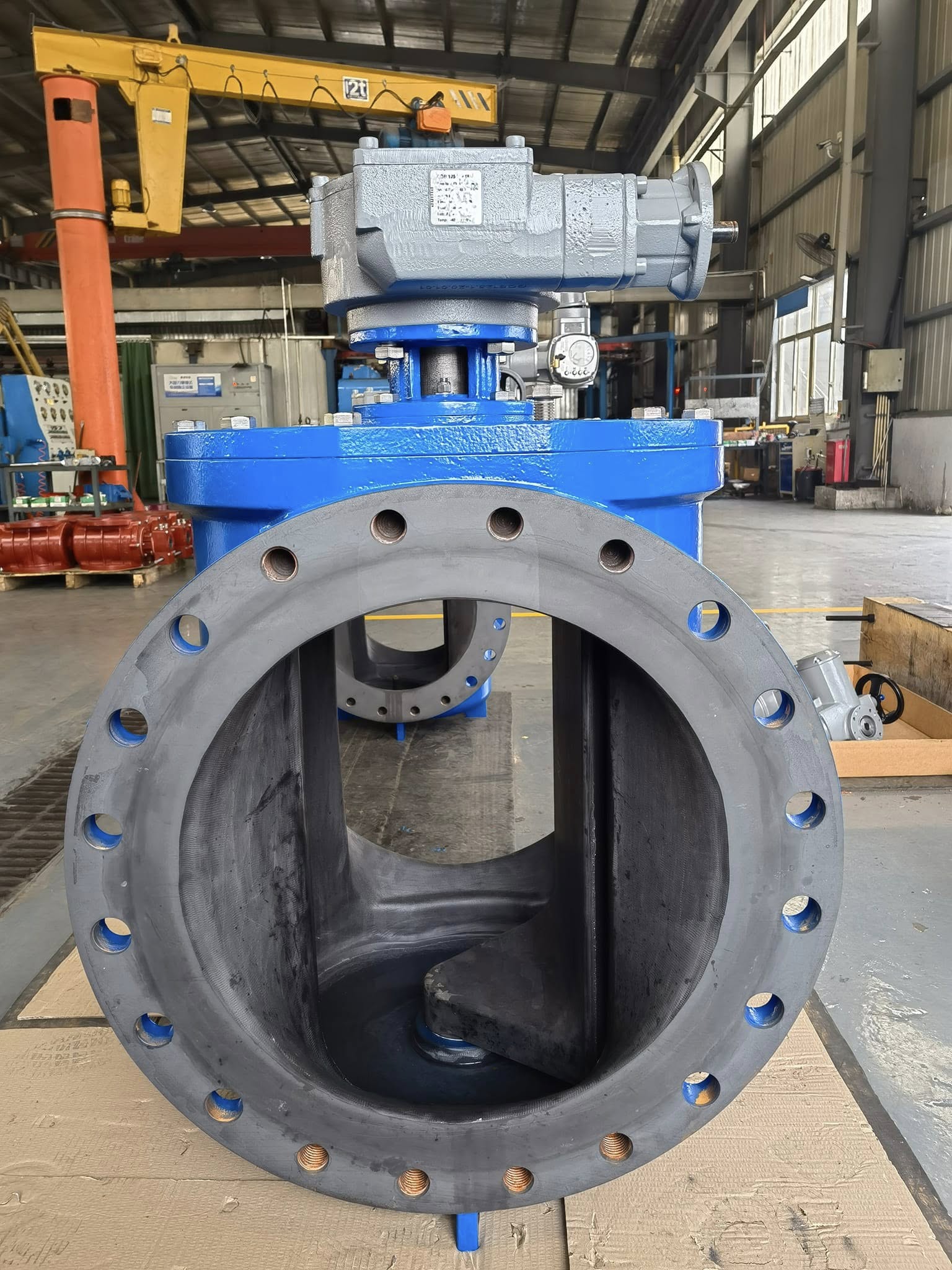

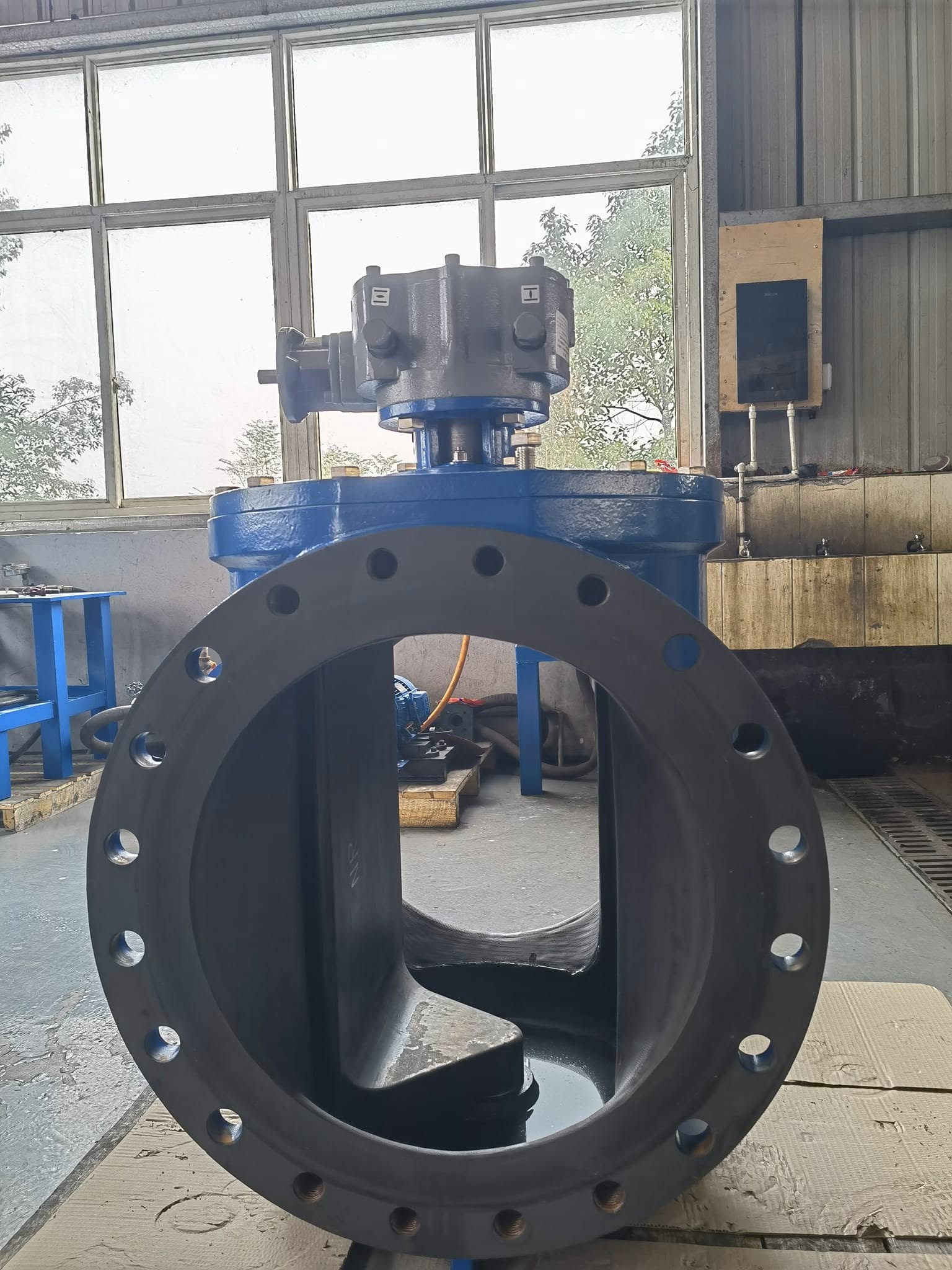

Usine de robinets à boisseau excentriques à siège résilient-
Pour un robinet à boisseau excentrique à siège élastique-, la taille de la vanne ne constitue qu'une partie des spécifications. Le matériau du siège, la pression nominale, le matériau du corps, le raccordement d'extrémité, les conditions de fonctionnement et la norme applicable déterminent tous si la vanne est adaptée au service.
Si vous préparez une demande de prix, fournir les conditions de service complètes à l'avance permet à GNEE de sélectionner la configuration de la vanne avec plus de précision et d'éviter les problèmes causés par un matériau de siège ou une pression nominale inappropriés.
FAQ
Qu'est-ce qu'un robinet à boisseau excentrique-à siège élastique ?
Il s'agit d'un robinet à boisseau-quart de tour qui utilise un bouchon monté de manière excentrique et une surface d'étanchéité résiliente. La conception excentrique éloigne le bouchon du siège lors de l'ouverture, réduisant ainsi le frottement et contribuant à fournir une fermeture fiable.
Quel est le principal avantage d’une vanne à boisseau excentrique ?
Le principal avantage est la réduction du frottement entre le clapet et le siège pendant le fonctionnement. Cela peut réduire l'usure et le couple de fonctionnement tout en maintenant un arrêt efficace.
Les robinets à boisseau excentrique sont-ils adaptés aux eaux usées ?
Oui. Ils sont largement utilisés dans les systèmes de traitement des eaux usées, des eaux usées, des boues et des eaux. MSS SP-108 identifie spécifiquement ces services comme des applications typiques.
Un robinet à boisseau excentrique peut-il être utilisé pour l'étranglement ?
Certaines vannes à boisseau excentrique peuvent être utilisées pour un service d'étranglement ou de contrôle, mais elles ne doivent pas automatiquement être traitées comme des vannes de contrôle. Le fabricant doit confirmer l'adéquation de la vanne à la fonction de contrôle du débit-, à la chute de pression, au risque de cavitation et à la fréquence de fonctionnement requis.
Quels matériaux de siège sont disponibles ?
Les options courantes incluent l'EPDM et le NBR, bien que d'autres élastomères puissent être disponibles en fonction de l'application. Le bon choix dépend du fluide, de la température, de la pression et de la compatibilité chimique.
Quelles normes couvrent les vannes à boisseau excentrique à siège élastique- ?
Deux normes importantes sontAWWA C517etMSS SP-108-2020. AWWA C517 se concentre sur les robinets à boisseau excentriques en fonte-à siège résilient-pour l'eau, les eaux usées et l'eau récupérée, tandis que MSS SP-108 couvre les robinets à boisseau excentriques en fonte-à siège résilient dans les applications d'eau, d'eaux usées, d'eaux usées et de boues.
Quelles informations dois-je fournir lors d’une demande de devis ?
Au minimum, indiquez la taille de la vanne, la pression nominale, le fluide, la température de fonctionnement, le matériau du corps, le matériau du siège, le raccordement d'extrémité, la norme applicable et les exigences de l'actionneur. Pour le service des eaux usées ou des boues, fournissez également la teneur en solides ou d’autres informations pertinentes sur le processus, si disponibles.
