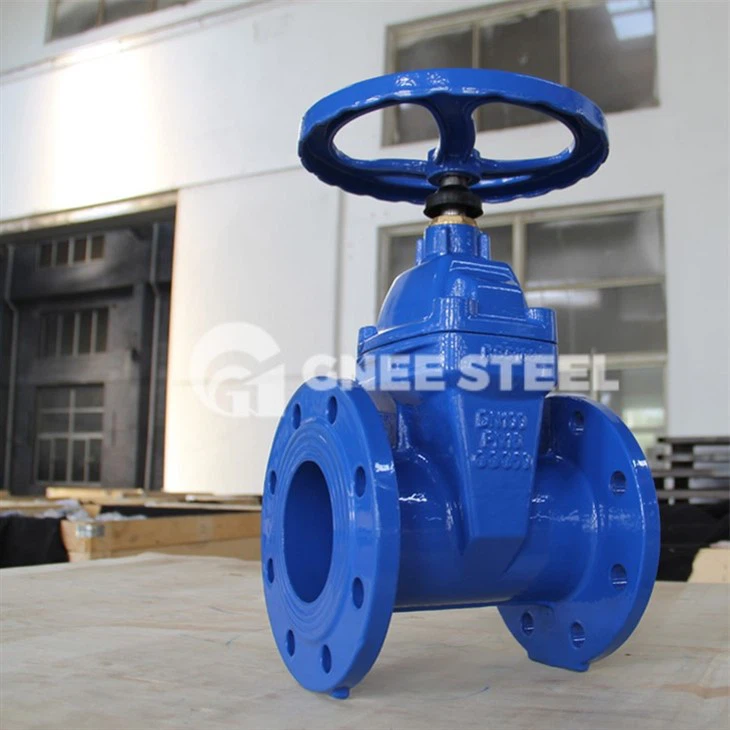

Le robinet-vanne à tige dissimulée est également appelé robinet-vanne à tige rotative (également appelé robinet-vanne à tige dissimulée). L'écrou de la tige de vanne se trouve dans le corps de la vanne et est en contact direct avec le fluide. Lors de l'ouverture et de la fermeture du portail, la tige de la vanne tourne.
| Quantité de colis/boîte en option |
1 |
|---|---|
| Taille |
100 millimètres |
| Matériel |
Fonte |
| Mesure de pression nominale |
16 bars à -10 degrés jusqu'à 120 degrés |
| Dimension |
229mm Face à Face |
- Les principales différences entre les robinets-vannes à tige montante et les robinets-vannes à tige dissimulée :
1. La vis de levage du robinet-vanne à tige dissimulée tourne uniquement sans monter ni descendre. Seule une tige est exposée, et son écrou est fixé sur la plaque du portail. La plaque du portail est soulevée par la rotation de la vis. Il n'y a pas de cadre de porte visible ; La vis de levage du robinet-vanne à tige est exposée, et l'écrou est proche du volant et est fixe (ne tourne pas et ne se déplace pas axialement). Le portail se soulève en tournant la vis. La vis et le portail n'ont qu'un mouvement de rotation relatif et aucun axe relatif. Il se déplace dans la direction et ressemble à un support en forme de porte.
2. La vis mère n'est pas visible dans le robinet-vanne à tige dissimulée, mais la vis mère est visible dans le robinet-vanne à tige ouverte.
3. Lorsque la vanne à tige dissimulée est ouverte et fermée, le volant et la tige de vanne sont reliés ensemble et sont relativement immobiles. Il s'ouvre et se ferme en tournant la tige de la vanne à un point fixe pour entraîner le disque de la vanne vers le haut et abaisser la vanne. Le robinet-vanne à tige montante élève ou abaisse le disque de soupape grâce à la transmission filetée de la tige de soupape et du volant. Pour faire simple, la vanne à tige montante déplace le disque de vanne de haut en bas avec la tige de vanne, et le volant est toujours à un point fixe.
- Vanne à vanne non montante
