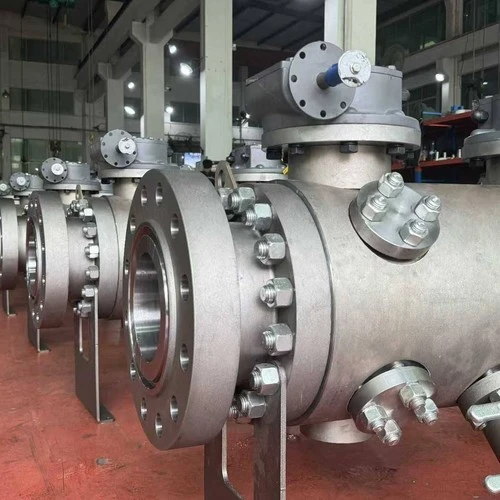

UnRobinet à tournant sphérique API 6D DBBest une vanne d'isolement quart de tour-qui utilise deux sièges indépendants et une purge de cavité-corps pour isoler une section de pipeline et prouver qu'elle est dépressurisée avant le début des travaux. Construit selon l'API 6D avec des sièges autosoulageants (SPE), il couvre les normes NPS 2 à 56 (DN 50 à 1 400), la classe ASME 150 à 2 500 et les matériaux de carrosserie allant de l'ASTM A216 WCB au duplex F51, évalués de -46 degrés à +210 degrés.
Un robinet à tournant sphérique à double blocage et purge (DBB) est une vanne d'isolement quart de tour-qui fournit l'isolation vérifiée à deux-barrière de la fonction DBB à travers le chemin d'écoulement d'un robinet à tournant sphérique. L'API 6D définit le double blocage et purge comme une vanne unique avec deux surfaces d'appui qui bloquent la pression des deux extrémités et assurent la ventilation de la cavité. Un robinet à tournant sphérique y parvient grâce à des sièges à ressort-auto-soulagés-qui réussissent chacun le test de siège de chaque côté à 1,1 fois la pression nominale. En tant que robinet à tournant sphérique API 6D DBB pour le pétrole et le gaz, le GNL, le raffinage et les produits chimiques, il est construit en duplex ASTM A216 WCB à ASTM A995 et remplace deux vannes de sectionnement et un tiroir pour réduire les joints de bride jusqu'à 66 %.
Spécifications techniques
La plage de tailles des robinets à tournant sphérique DBB est NPS 2 à 56 (DN 50 à 1 400) et la classe de pression des robinets à tournant sphérique DBB s'étend sur la classe ASME 150 à 2 500 ; les conceptions flottantes servent au NPS 8/classe 600 tandis que les conceptions montées sur tourillon couvrent toute la gamme, de sorte que le choix des vannes à bille flottantes ou à tourillon suit la taille et la pression. Les valeurs en dehors de cette plage sont indiquées par fiche technique du projet.
Gamme d'approvisionnement
| Paramètre | Gamme standard | Note |
|---|---|---|
| Taille | NPS 2 à 56 (DN 50 à 1 400) | Flottant commun au NPS 8 / Classe 600 ; le tourillon couvre toute la gamme |
| Classe de pression | Classe ASME 150-2500 (PN 16-PN 420) | Les versions de tête de puits API 6A atteignent 15 000 psi |
| Température | −46 degrés à +210 degrés | Capot allongé pour cryogénie ; siège en métal à +540 degrés |
| Norme de conception | API 6D, ASME B16.34, EN ISO 17292 | La spécification du projet prévaut si elle est citée |
| Face à face-à-face à face | API 6D/ASME B16.10 | B16.10 modèle court pour NPS supérieur ou égal à 24 |
| Se termine | RF, RTJ, BW, SW | ASME B16.5 / B16.47 / B16.25 / B16.11 |
| Alésage | Complet / réduit | Passage intégral pour lignes raclables |
| Opération | Levier, engrenage, pneumatique, électrique, hydraulique | Coussinet d'actionnement ISO 5211 |
| Disposition des sièges | DBB (SPE/SPE), DIB-1 (DPE/DPE), DIB-2 (SPE/DPE) | Etat sur commande |
Matériaux du corps et des garnitures (limite d'élasticité)
| Matériau (ASTM) | Taper | Min. rendement (MPa) | Min. traction (MPa) |
|---|---|---|---|
| A216 Gr. WCB | Acier au carbone moulé | 250 | 485 |
| ASTM A352 Gr. CCV | Acier au carbone moulé à basse température- | 240 | 450 |
| A105 / A350 LF2 | Carbone forgé / carbone LT | 250 | 485 |
| A182 F304 / F316 | Inox 304/316 | 205 | 515 |
| ASTM A351 CF8M | Fonte 316 SS | 205 | 485 |
| A995 Gr. 1A (F51) | Duplex | 450 | 655 |
| A182 F51 / F53 | Duplex/super-duplex | 450 / 550 | 655 / 795 |
Sélection d'isolement : DBB vs DIB
| Arrangement | Sièges | Soulagement des caries | Quand préciser |
|---|---|---|---|
| DBB | 2 × SPE (auto-soulagement) | Automatique à la ligne | Pipeline standard, service liquide, problème de-relief thermique |
| DIB-1 | 2 × DPE (bidirectionnel) | Soupape de décharge externe requise | Isolation des gaz critiques, ESD, étanchéité redondante |
| DIB-2 | 1 SPE + 1 DPE | Côté SPE, auto-soulage- | Isolation des navires nécessitant une redondance directionnelle |
Note:DBB est une étiquette de capacité et non une famille de vannes. Une vanne de blocage et de purge double peut être construite sous la forme d'un robinet à bille, d'un robinet à boisseau ou d'un ensemble de bloc-et-de purge ; une vanne à boisseau peut également être une vanne DBB. Un robinet-vanne API 6D est à simple-bloc-et-purge (SBB). Confirmez toujours la disposition des sièges lors de la commande, car le nom du produit à lui seul ne définit pas la barrière.
Applications
Un robinet à tournant sphérique API 6D DBB est spécifié partout où une section de pipeline doit être isolée et vérifiée dépressurisée avant de procéder à l'isolement, à la maintenance ou aux tests de pression.
Isolation et raclage des pipelines :Un robinet à tournant sphérique API 6D DBB est le robinet de blocage de conduite principal-sur les conduites de pétrole et de gaz de NPS 2 à NPS 56 (DN 50-1 400). L'API 6D le qualifie pour le service de pipeline jusqu'à la classe 2500, et le port de purge confirme que les deux sièges tiennent bien avant l'inspection ou la soudure - pour le raclage.
Stations de comptage et stations terminales :Dans les stations de comptage-de transfert de propriété et les terminaux agricoles de réservoirs-, la vanne isole un tube de compteur ou un ensemble de pompes afin qu'il puisse être dépressurisé sous preuve d'énergie nulle. Le test de siège à pression évalué à 1,1 ×-de chaque côté, requis par l'API 6D, donne l'isolation étanche-documentée qu'exigent les compteurs fiscaux et les dossiers de sécurité des terminaux.
Arrêt d'urgence et HIPPS :Dans les systèmes de protection contre les décharges électrostatiques et les systèmes de protection contre la pression à haute -intégrité-, un robinet à tournant sphérique API 6D monté sur tourillon avec isolation DBB fournit le bloc rapide et reproductible qui protège l'équipement en aval de la surpression. Les conceptions de tourillons API 6D supportent la charge du siège sur les roulements, ce qui permet de maintenir le couple de l'actionneur prévisible de la classe 150 à 2 500 sur toute la plage NPS 2 à 56.
Liens offshore et -limités dans l'espace- :Lorsqu'une plate-forme ou un châssis ne peut pas accueillir deux vannes de bloc séparées et un tiroir, une vanne à bille API 6D DBB remplace cet ensemble et réduit les joints à bride jusqu'à 66 %. Le poids diminue jusqu'à 60 % et le corps compact facilite l'aménagement et la maintenance dans les modules offshore.
Collecteurs de raffinerie et pétrochimie :Dans les raffineries et les usines chimiques, la vanne isole les sections de processus transportant des hydrocarbures, de la vapeur ou des fluides agressifs afin qu'elles puissent être ouvertes pour la maintenance. Les matériaux du corps couvrent les normes ASTM A216 WCB, A350 LF2, A182 F316 et duplex F51, tandis que les emballages à faibles émissions ignifuges -API 607 et ISO 15848-1 répondent aux limites de sécurité et d'émissions de l'usine.
FAQ
Quelle est la différence entre un robinet à tournant sphérique DBB et un robinet à tournant sphérique DIB ?
DBB utilise deux sièges à soulagement automatique (SPE) et évacue automatiquement la surpression de la cavité vers la conduite. DIB-1 utilise deux sièges à double-effet piston-(DPE) pour une redondance bidirectionnelle, mais nécessite une soupape de décharge à cavité externe. DIB-2 associe un siège SPE et un siège DPE. Le choix dépend du risque d’isolement et non du nom du produit.
Quelle plage de tailles et classe de pression un robinet à tournant sphérique API 6D DBB couvre-t-il ?
L'alimentation standard couvre les normes NPS 2 à 56 (DN 50 à 1 400) et ASME Class 150 à 2 500 (PN 16 à PN 420). Les conceptions flottantes sont courantes jusqu'à NPS 8/Classe 600 ; Les conceptions montées sur tourillon couvrent toute la gamme. Les versions d'instruments de petit calibre-exécutent NPS 1/2–2.
Quelles informations sont nécessaires pour un devis de vanne à boisseau sphérique API 6D DBB ?
Envoyez le type de vanne, la taille et le DN, la classe ASME, le matériau du corps et des garnitures, la disposition du siège (DBB ou DIB-2), le raccordement d'extrémité, le fluide, la température de conception, la méthode de fonctionnement, la quantité et la portée du document requis (fiche technique, ITP, MTC, NDE).
Quels certificats et rapports de tests sont fournis ?
Chaque vanne est fournie avec un MTC EN 10204 3.1, des dossiers de tests hydrostatiques de coque et de siège selon API 6D et ISO 5208 taux A, ainsi que des documents de peinture/emballage. Une inspection tierce-(SGS, TUV, BV) et un projet ITP sont disponibles sur demande.
Quel est le MOQ, le délai de livraison et la garantie ?
MOQ commence à partir de 1 pièce pour les conceptions standard ; les commandes de projets sont cotées par fiche technique. Le délai de livraison typique est de 4 à 8 semaines selon le matériau et la taille. La garantie est de 18 mois à compter de l'expédition ou de 12 mois à compter de la mise en service, selon la première éventualité.
Pouvez-vous fournir des versions OEM et sour-service (NACE) ?
Oui. Un approvisionnement sous marque privée (OEM) avec votre plaque signalétique et votre emballage est disponible. Pour le service H2S, les corps et les garnitures sont fournis selon la norme NACE MR0175 / ISO 15156 avec une dureté contrôlée et des superpositions CRA sur les faces mouillées.
Un robinet à tournant sphérique DBB nécessite-t-il une soupape de décharge à cavité externe ?
Un DBB standard avec sièges SPE-soulage automatiquement la surpression de la cavité dans la conduite, ce que requiert l'API 6D. Seules les configurations DIB avec sièges DPE nécessitent une soupape de décharge externe. La spécification de la disposition des sièges est donc la première étape de toute commande DBB.
API 6D versus API 608 - quelle norme s'applique ?
L'API 6D couvre les vannes de pipeline ; L'API 608 couvre les robinets à bille métalliques des usines de transformation. La limite est la première vanne d'isolement à la limite de la batterie de l'usine. Lorsqu'une fiche technique cite les deux, la spécification du projet prévaut.
